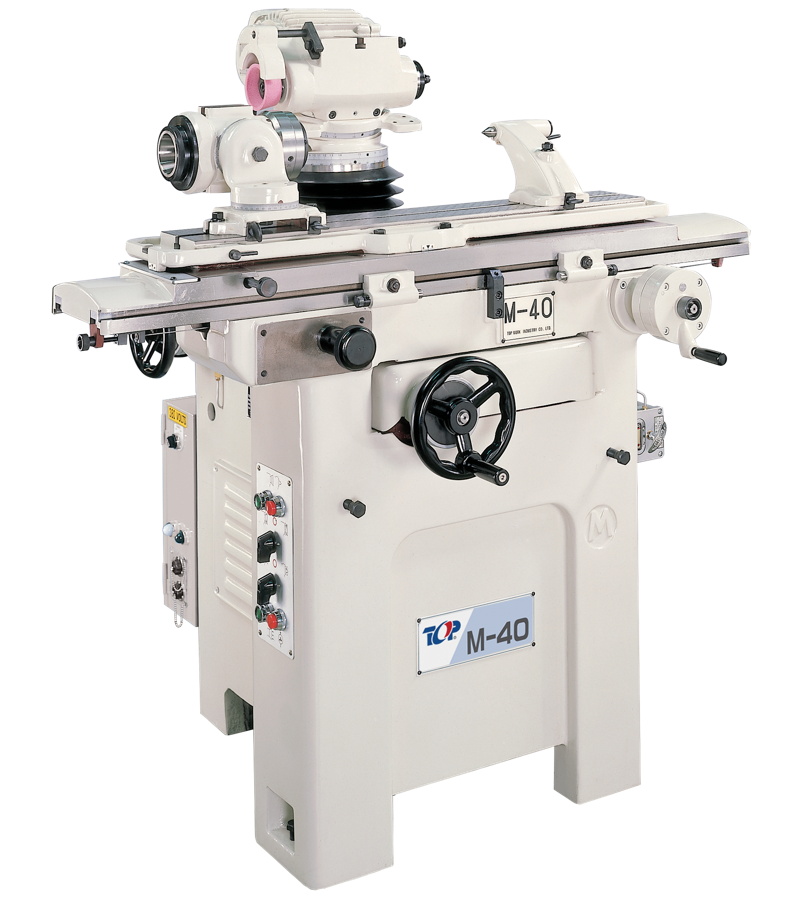

万能工具磨床特点：
1.砂轮头斜装置，在水平面上可做360°旋转，并附有±15°之倾斜角度，由于这些特色，使得在倾角，逃角及所需的各种角度皆能操作自如；
2.万能工具头在操作时非常轻便灵活，在水平、垂直方向，能精确调整任何所需角度。
3.精密准确多用途工作台更体现了M-40 的灵活性，精确性。工作头旋转120°备有旋转±60°之刻度尺，在±60°旋转时，工作头同时兼可360°旋转，以便M-40研磨大（长）铣刀及其他各式刀具。
4.为了使床台能滑动灵活，本机采用精密滚珠滑槽，滑槽采用特殊合金钢，经过高周波处理和研磨，床台带动也采用钢缆卷绕的型式，使操作者更加胜任愉快。
机械规格 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| M-40 |
|
| M-60 |
|
轴向行程 |
|
|
|
|
|
|
|
|
|
床面左右移动{X轴) |
|
|
|
| 400 mm |
|
| 600 mm |
|
砂轮前后移动距离(Y 轴) |
|
|
|
| 250 mm |
|
| 250 mm |
|
砂轮升降移动距离(Z 轴) |
|
|
|
| 250 mm |
|
| 250 mm |
|
两心距离 |
|
|
|
| 700 mm |
|
| 900 mm |
|
单一尾座舆工作头距雕 |
|
|
|
| 580 mm |
|
| 780 mm |
|
工作台 |
|
|
|
|
|
|
|
|
|
工作台T型槽 |
|
|
|
| 15 mm(+0.05 -+0.10 mm) |
|
| 15 mm (+0.05-+0.10 mm ) |
|
工作台范圉 |
|
|
|
| 135 x 940 mm |
|
| 135 x 1140 mm |
|
床面旋转角度 |
|
|
|
| 士60° |
|
| 士60° |
|
床面微动调整角度 |
|
|
|
| 士10° |
|
| 士10° |
|
工作头 |
|
|
|
|
|
|
|
|
|
工作头内锥 |
|
|
|
| 一端MT5/另一端 NT50 |
|
| 一端MT5/另一端 NT50 |
|
砂轮轴 |
|
|
|
|
|
|
|
|
|
砂轮倾斜角度 |
|
|
|
| 士15° |
|
| 士15° |
|
砂翰旋转角度 |
|
|
|
| 360° |
|
| 360° |
|
砂轮心轴舆床面距离 |
|
|
|
| Max. 300 mm / Min. 50 mm |
|
| Max. 300 mm /Min. 50 mm |
|
砂轮心轴舆床面工作台T型槽距离 |
|
|
|
| Max. 415 mm/ Min. 165 mm |
|
| Max.415 mm/Min.165 mm |
|
砂轮主轴功率 |
|
|
|
| 1.5 HP(1.1 kW) |
|
| 1.5 HP (1.1 kW) |
|
|
|
|
|
| 2 HP(1.49 kW)-选配 |
|
| 2 HP(1.49 kW)-选配 |
|
|
|
|
|
| 3 HP(2.23 kW)-选配 |
|
| 3 HP(2.23 kW)-选配 |
|
砂翰主轴转速 |
|
|
|
| 2600/3700/6200rpm |
|
| 2600/3700/6200rpm |
|
机械规格 |
|
|
|
|
|
|
|
|
|
机械尺寸(宽x深x高) |
|
|
|
| 1332 x 1318 x 1480 mm |
|
| 2142 x1282 x1384 mm |
|
机械重量 |
|
|
|
| 970 kg |
|
| 1370 kg |
|
|
|
|
|
|
|
|
|
|
|
