机械系统部分
１．床身：展现出机械极佳稳定度及充分的刚性，机体采用高级米汉纳（Meehanite）铸铁，经烧炖处理及时效处理再加工，材质稳定性佳，无变形之疑虑。X\Z轴采用交叉式滚柱线性滑轨，耐荷重能力优异，达到最佳化之机体结构设计。
２．工作台：800mm花盘治具。
３．修整器装置：液压式滑台修整座，平时加工时可将修整座内藏，在执行修整时前进至定位修整，有效的增加砂轮工作运作空间。
４．高频磨头： 采用10000rpm主轴，以三菱主轴马达SJ-PF11-01(B112F)驱动，内部设计油循环回路冷却，鼻端为BBT50刀杆专用，搭配ACT刀库更换刀具，以扩展多功能性研磨。
５．电机：主要电机均采用日本三菱、安川等知名伺服马达。
６．端测系统：装置于BBT50刀杆上，配置在ATC刀库中，可共同以砂轮主轴为基准，同步自动量测修正工作物基准点。
７．上下料规格：根据工件定制，为选购配件。
８．冷却水单元：可选配加大型水箱及磁铁纸带过滤。
９．机床环境和环境保护：
为了保持良好的工作环境，可选配油雾收集装置。

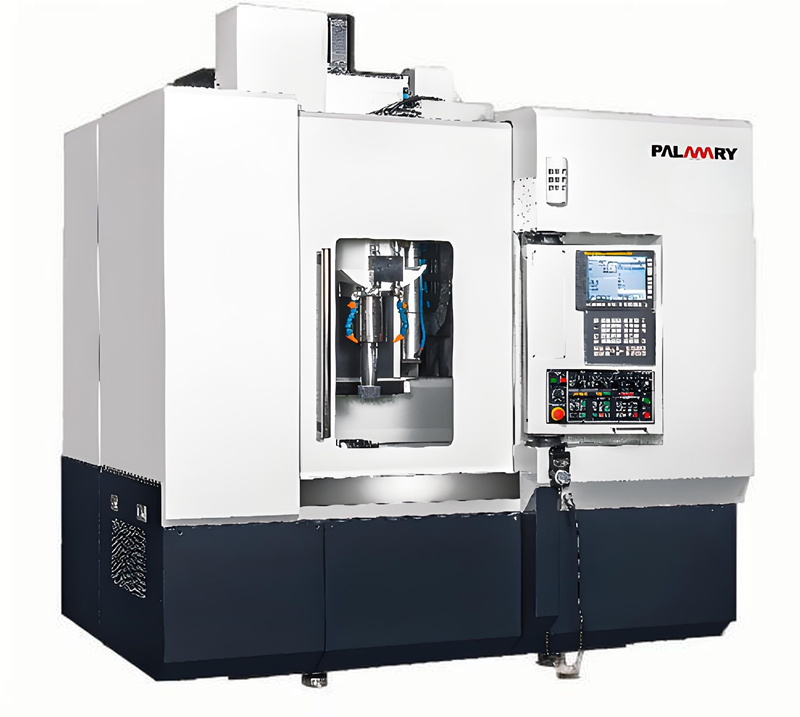

VIG-80 |
|
|
能力 | 研磨外径尺寸 | ∅65-800 mm |
| 内孔研磨工件最大长度 | -∅225:275 mm;∅225-:500 mm |
| 外径研磨工件最大长度 | 500 mm |
| 主轴旋径 | ∅850 mm |
| 工件最大长度 | 500 mm |
| 工件最大载重 | 1000 kg |
|
|
|
砂轮轴（Z轴） | 主轴上端至砂轮距离 | 650 mm |
| 主轴转速 | 1800-10,000 r.p.m. |
| 砂输外径 | ∅60-305 mm |
| 最大周速度 | 45 m/s |
| 刀杆样式 | HSK-E100 |
|
|
|
工件轴 | 工件台尺寸(花盘) | ∅850 mm |
| 工件轴回转速 | 15-150 rp.m. |
|
|
|
行程 | X轴行程 | 1330 mm |
| X轴速度 | ∅0-10 M/min |
| X轴最小设定值 | ∅0.0001 mm |
| X轴电子手轮每刻度 | ∅0.0001，∅0.001，∅0.05 mm |
| Z轴行程 | 700 mm |
| Z轴速度 | 0～10 M/min |
| Z轴最小设定值 | 0.0001 mm |
| Z轴电子手轮每刻度 | 0.0001，0.001.0.05 mm |
| X/Z轴滑轨形式 | 线性滑轨 |
|
|
|
马达 | 工作主轴 | 3.7 kW |
| 砂输主轴 | 22 kW |
| X 轴 | 7.0 kW |
| Z 轴 | 7.0 kW |
| ATC | 1.4 kW |
| 油压泵浦 | 0.75 kW |
| 切削液泵浦 | 0.375 kW |
| 切削液泵浦(高压)-砂轮主轴用 | 2.1 kw |
|
|
|
动力 | 电力 | 42 KVA |
| 空压(工作压力与有效排量) | 0.7 Mpa 与 2400 NL/min |
|
|
|
箱量 | 油压箱 | 30 L |
| 主轴打刀油箱 | 12 L |
| 主轴冷却油箱 | 45 L |
| 冷却水箱 | 1200 L |
|
|
|
机械重量 | 净重 | 13000 kg |
