1. 立式磨床优点:
(1) 不受工件与夹具自重导致震动与偏摆问题，影响研磨精度。
(2) 不规则外型工件之夹持容易。
(3) 内孔与外型不对称之工件，也可做内孔与端面研磨。
(4) 蜂巢式机体结构，保证最佳机械刚性与稳定性。
(5) 机体采用高级米汉纳(Meehanite)铸铁制成，经烧炖处理及时效处理在加工，材质稳定性佳，无变形之虞。
(6) X, Z轴采用交叉式滚柱线性滑轨，耐荷重能力优异。

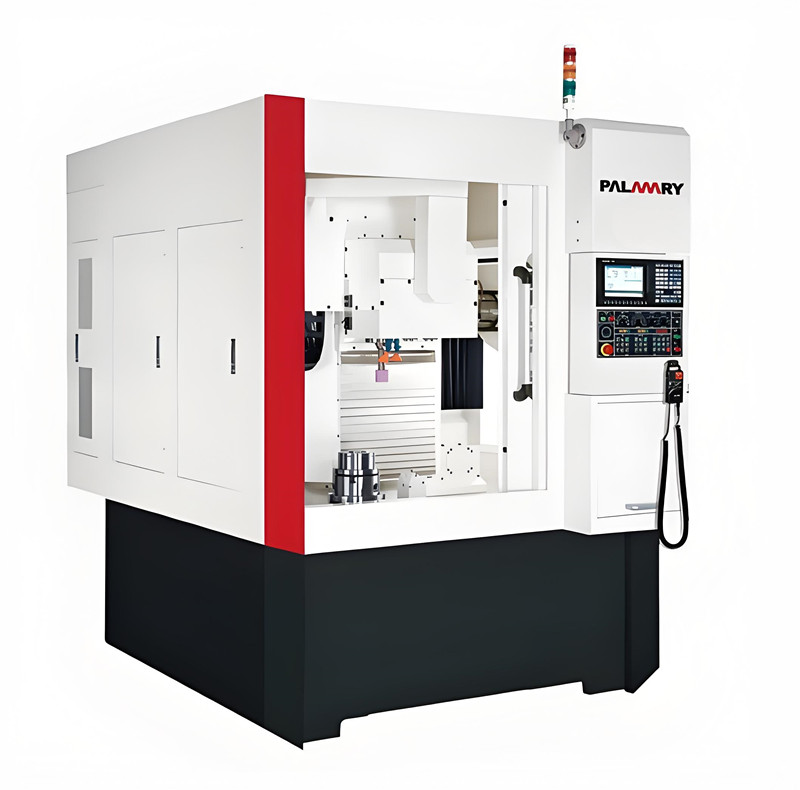

立式内外圆复合磨床规格:
机型 |
| VIG-2015/VIG-2015E |
能力 |
|
|
内孔研磨尺寸范围 | mm | Ø14 ~ Ø200 |
外圆研磨尺寸范围 | mm | Max. Ø200 |
研磨最大长度 | mm | 150 |
工件最大旋径 | mm | Ø300 |
工件最大长度 | mm | 150 |
工件最大载重 | kg | 100 |
行程 |
|
|
X轴左右移动 | mm | 500 |
Z轴上下移动 | mm | 400 |
砂轮主轴 |
|
|
砂轮回转数 | rpm | 9,000 ~ 30,000 (Opt. 75,000) |
砂轮直径 | mm | Ø10 ~ Ø95 |
砂轮最大线速度 | M/min | 2700 |
外磨主轴 (E系列) |
|
|
砂轮回转数 | rpm | 2,000 ~ 4,000 |
砂轮直径 | mm | Ø355 x Ø50 x 127 |
砂轮最大线速度 | M/min | 2700 |
工件轴 |
|
|
工件轴回转数 | rpm | 40 ~ 800 |
工件夹头 |
|
|
工件夹头尺寸 | mm | 200 |
进给 |
|
|
X/Z轴快速进给 | M/min | 6M |
X/z轴切削速率 | mm/min | 0 ~ 16,000 |
X/Z轴最小设定单位 | mm | 0.001(0.0001) |
X/Z轴滑轨形式 |
| 线性滑轨 |
马达 |
|
|
工件轴 | kw | 3.5 |
内磨主轴 | kw | 3.0 扭距 : S1 = 1.1Nm , S6 = 1.5Nm |
外磨主轴 (E系列) | kw | 3.0 扭距 : S1 = 15Nm , S6 = 20Nm |
冷却泵浦 | kw | 0.75 |
油压泵浦 | kw | 0.75 |
润滑系统 | w | 20 |
容量 |
|
|
冷却水箱 | L | 140 |
油压油箱 | L | 20 |
主轴水冷却水箱 | L | 15 |
电源供应 |
|
|
电源容量 |
| AC200V 32KVA |
机械尺寸 |
|
|
长 x 宽 x 高 | mm | 2,300 x 1,900 x 2,400 |
机械净重 | kg | 7000 |
数控 |
|
|
装置型别 |
| 三菱 |
标准配件:
1. 全罩式钣金
2. CNC控制器 (三菱M60对话式程序输入软件)
3. 钻石修刀
4. 油压系统
5. 冷却系统
6. 工具与工具箱
7. 内藏式砂轮主轴(9,000 ~ 30,000 RPM)
8. 主轴水冷却装置
9. X, Z轴光学尺
选购配件:
1. 油压3爪夹头
2. 3爪夹头
3. 内藏式砂轮主轴 (30,000 ~ 75,000 RPM)
4. 回转式修整装置
5. 软爪车削装置
6. 集雾装置
7. 电磁除屑机
8. 纸带式冷却液除屑装置
9. 油水式冷却液除屑装置
10. 外径自动量测装置
11. 内径自动量测装置
12. 电流间隙防撞系统
