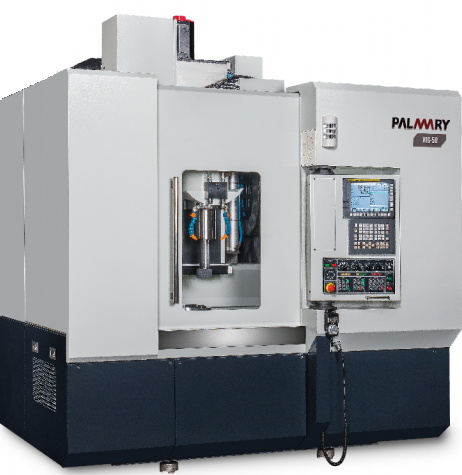

VIG-50立式内外圆复合磨床

立式内外圆复合磨床本机特色

1. ATC刀库为标准配备

工具交换为全自动进行。

冷却液喷嘴的交换为One touch式操作。

2. 砂轮主轴为新开发的高刚性、超精密主轴。

采用超精密陶瓷培林。

使用油雾润滑

内藏式马达以油循环冷却保护。

3. 主轴旋转工作台，主要主轴采用超刚性培林。

使用滚轮工作台用的培林。

对应单侧较重的工件、偏心孔的研磨都没有问题。

4. 斜进研磨仕様为标准配备。

平面砂轮带来的高精度是理所当然。

搭配斜进式砂轮可进行更高效率的端面研磨。

5. 作为热变位对策的盛水盘为标准构配备。

和保温瓶构造类似。

床台上面和盛水盘间有空气间隙

此为切削液的热能不易传导至机床的构造。

能够达成精度的安定性。

6. 铸件采用蜂巢构造或管结构，打造出高刚性的构造体。

蜂巢构造可将力道平均分散，进而成为最强的构造体。

而管结构是对抗弯曲、扭曲强而有力的结构。

VIG-50

能力

研磨外径尺寸

∅38-500 mm

内孔研磨工件最大长度

-∅199:200 mm;∅200-:350 mm

外径研磨工件最大长度

350 mm

主轴旋径

∅550 mm

工件最大长度

410 mm

工件最大载重

500 kg

砂轮轴（Z轴）

主轴上端至砂轮距离

510 mm

主轴转速

2,700-15,000 r.p.m.

砂输外径

∅40-205 mm

最大周速度

45 m/s

刀杆样式

HSK-E63

工件轴

工件台尺寸(花盘)

∅550 mm

工件轴回转速

20-220 rp.m.

行程

X轴行程

970 mm

X轴速度

∅0-10 M/min

X轴最小设定值

∅0.0001 mm

X轴电子手轮每刻度

∅0.0001，∅0.001，∅0.05 mm

Z轴行程

550 mm

Z轴速度

0～10 M/min

Z轴最小设定值

0.0001 mm

Z轴电子手轮每刻度

0.0001，0.001.0.05 mm

X/Z轴滑轨形式

线性滑轨

马达

工作主轴

3.7 kW

砂输主轴

15 kW

X 轴

4.0 kW

Z 轴

4.0 kW

ATC

0.75 kW

油压泵浦

0.75 kW

切削液泵浦

0.375 kW

切削液泵浦(高压)-砂轮主轴用

2.1 kw

动力

电力

30 KVA

空压(工作压力与有效排量)

0.7 Mpa 与 1,800 NL/min

箱量

油压箱

30 L

主轴打刀油箱

12 L

主轴冷却油箱

45 L

冷却水箱

600 L

机械重量

净重

7000 kg
