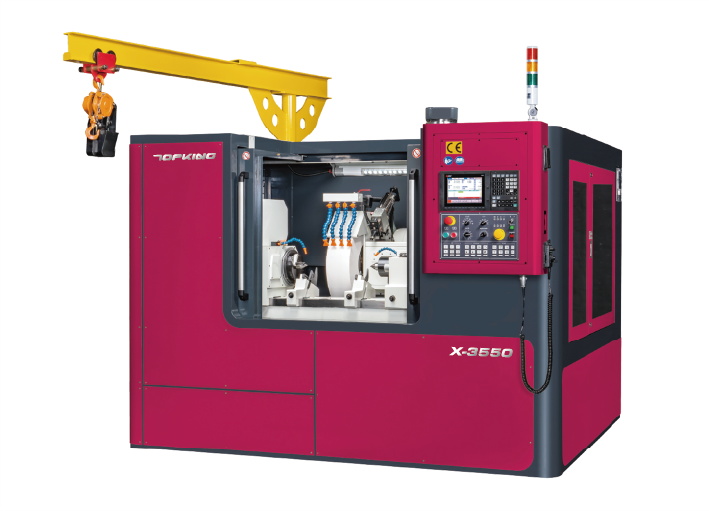

X系列数控外圆磨床， X轴与Z轴采用十字形滑台设计，有效的缩小占地面积与轴向行。
高刚性床身搭配重型主轴以及尾座，大幅提高工件承载荷重。操作系统搭载高性能的CNC
控制系统，内建图形对话式(GUI)操作介面，设定简易、研磨加工应用广泛，为客户提供最
适切的加工方案。
产品特色
机体 |
■ 采用高米汉纳(Meehanite)铸铁制成，经烧炖处理及时效处理再加工，材质稳定性佳。 ■ 滑轨经高周波硬化处理、精密研磨；机体材质稳定，配合内部筋骨结构强化设计，无变形之虑，品质经得起考验。 ■ 本机的结构不同于以往的轻量结构的设计理念，大幅提升机体及结构刚性，达到更加稳固的诉求，滑轨采用更厚实的1V1平的设计结构，在研磨时提供最佳的精度及稳定性。 |
十字滑台设计 |
工作台始终固定于底座上，搭配X轴与Z轴十字滑台设计，提升加工速度与稳定性。 ■ X轴与Z轴结构采用十字滑台形式设计，缩小占地面积。 ■ 两轴使用全密闭伸缩护罩，完整的保护传动结构，杜绝研磨屑与冷却液的污染。 |
高刚性滑轨设计 |
根据加工性质的不同，采用不同的设计方式: X-25 系列两轴采用精密线轨搭配滚珠螺杆设计，为小型工件提供轻快的进给模式 X-35 系列两轴采用高刚性硬轨搭配大俓级滚珠螺杆，提升荷重性能与砂轮轴座移动稳定性。 |
砂轮头座机构 |
■ 培林式主轴，采用精密轴承，使用寿命长，更换、维修、保养相较容易。 ■ 砂轮主轴采用SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理，表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。 |
高刚性工作主轴及尾座 |
■ 工作主轴台与尾座针对重型工件设计，结构刚性强，提升了整体载重量。 ■ 主轴台采用伺服马达驱动，可依需求无段变速调整。 ■ 尾座可选用油压式与止挡装置，操作便利。 ■ 工作主轴及尾座皆附有平面气压设计，方便位移、减少摩擦，加强使用寿命。 ■ 主轴及尾座装有针对顶针与顶针孔接触面的冷却装置，降低顶针与顶针孔接处面摩擦发热所产生的变形。 |
工作台固定式修整机构 (X-35系列为标配) |
■ 修整机构固定于工作台侧，降低因调整回旋工作台角度须重新校正修整点所造成的误差，提高效率。 ■ 多样化的修整机构，可依工件需求选择。 |
全罩钣金 |
标配全罩式钣金，提供最安全的加工环境 |
砂轮吊架 (X-35系列为标配) |
X-35 系列标配砂轮吊架，与机身结合并安装于全罩钣金内，不占空间，使更换砂轮不受作业空间和设备的限制，使砂轮更换作业更安全、更简易。 |
人性化操作系统 |
搭载西门子840Dsl操作系统，内建针对异形与偏心圆研磨的图形对话式操作介面，搭配触控式萤幕使操作更简易，另可搭配CAD/CAM软体(选配)，针对客制图型转出研磨路径，提供最有弹性、最人性化的操作环境。 |
产品规格
能力 |
工作台最大旋径 | Ø370 mm |
两顶心间最大距离 | 500 mm |
最大研磨直径 | Ø350 mm |
最大研磨长度 | 500 mm |
两顶心间最大承受重量 | 200 kg |
中心高(工作台面至顶针中心) | 185 mm |
砂轮 |
尺寸(外徑 x 寬 x 內徑) | Ø610 x 50 x Ø254 mm |
线速度 | 45 m/sec |
回旋工作台 |
|
旋转角度 | 0° ~ 3° |
工作主轴头 |
旋转角度 | 固定式 |
顶针斜度 | MT. No. 5 |
主轴转速 | 10 ~ 300 rpm |
工作主轴负荷(含夹具) | 35 kgs (最长长度: 150 mm) |
尾座 |
中心顶针规格 | MT. No. 5 |
中心顶针移动方式 | 手动 |
尾座轴移动距离 | 60 mm |
X轴行程 |
最大移动距离 | 210 mm |
快速移动速度 | 6000 mm/Min |
自动切入速度 | 0.001 ~ 2000 mm/Min |
最小设定值 | 0.001 mm |
Z軸行程 |
最大移动距离 | 260 mm |
快速移动速度 | 6000 mm/Min |
自动切入速度 | 0.001 ~ 2000 mm/Min |
最小设定值 | 0.001 mm |
马达 |
砂轮主轴 | 11 kW |
工作主轴 | 2.9 kW |
X轴-砂轮轴座进给 | 3.5 kW |
Z轴-工作台进给 | 3.5 kW |
潤滑油壓 | 0.075 kW |
油壓泵浦 | 0.37 kW |
冷卻液泵浦 | 0.37 kW |
容器容量 |
润滑油箱 | 15 L |
動力油箱 (選配) | 18 L |
水箱 | 160 L |
机器 |
尺寸 | 3670 x 3450 x 2600 mm |
重量 | 8000 kg |
中心高(地面起至顶针中心) | 1130 mm |
