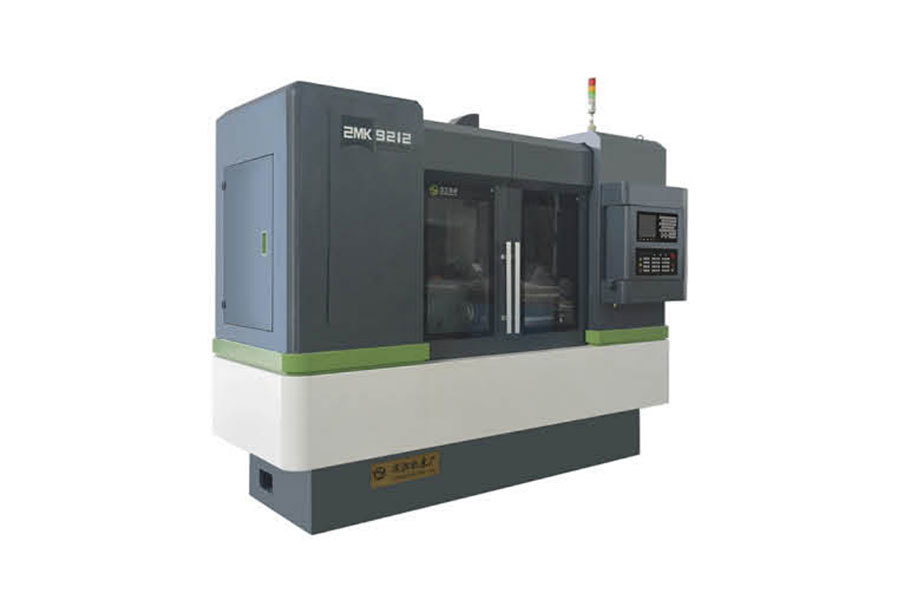

2MK9212 数控油口磨床

• 主要用途

主要用于汽车行业动力转向器输入轴油口、油槽、阀套及分配阀芯的高效精密加工，适用于大批量生产。

• 数控系统配置

　• 数控系统：采用FANUC0i-TF数控系统，实现四轴三联动。

　• 数控轴

　　X轴：外磨砂轮架横向进给运动　　配高精度光栅尺　　全闭环控制

　　Y轴：立磨砂轮垂直进给运动　　　配高精度光栅尺　　全闭环控制

　　C轴：回转工作台回转运动　　　　配高精度圆光栅　　全闭环控制

　　Z轴：工作台纵向进给运动　　　　　　　　　　　　　半闭环控制

• 工作精度

• 油口尺寸：±0.08mm

• 油口角度：±0.5°

• 油口对边尺寸：±0.003mm

• 油口表面质量：Ra≤0.8μm

• 油槽宽度：±0.03mm

• 油槽位置度：0.1

• 油槽对称度：0.03mm

• 油槽表面质量：Ra≤1.6μm

• 技术特点

• 配置外圆磨削和成型砂轮磨削两个磨头，通过一次装夹即可完成工件油口、油槽的精密加工，适用大批量生产；

• 配备进口高精度测头，满足快速精确定位要求；

• 配置金刚笔修整器，具备自磨顶尖功能；

• 工件采用自动夹紧，满足工件快速装夹要求；

• 采用全封闭罩壳防护，配置离心式高效油雾处理器，绿色环保。

• 主要规格参数

• 最大可磨直径：120

• 最大工件长度：250mm

• 中心高：120mm

• 外磨砂轮最大行程(X轴)：200mm

• 成型磨砂轮最大行程(Y轴)：150mm

• 工作台行程(Z轴)：440mm

• 外磨砂轮线速度：40m/s

• 成型磨砂轮线速度：62m/s(砂轮直径φ20mm时)

• 外磨砂轮尺寸：0.2-100r/min

• 直径：Φ400mm

• 宽度：15，20mm
