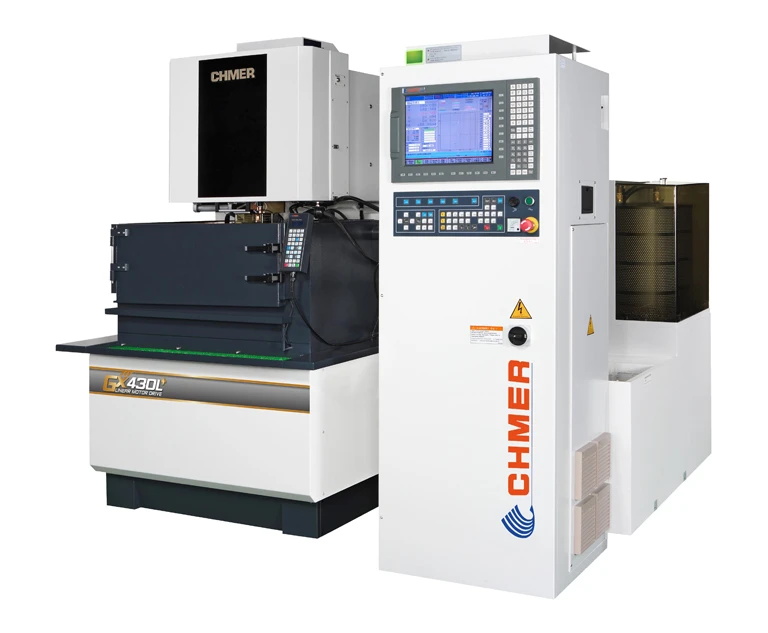

GX430L+ 线切割机
分享到：

GX430L+ 线切割机


来源： 机床市场采购网
供货商： 庆鸿机电工业
马上咨询
产品详情


1.自制高效率线性马达

2.第一代自动穿线系统

3.网络远程监控系统

技术资料

X, Y, Z 行程
U, V 行程
最大工作物
最大工件重量
外观配置图 (WxDxH)

净重


机械规格

机型单位GX430L+ 浸水式
X, Y, Z 行程mm400x300x220
U, V 行程mm60x60
最大工作物 (WxDxH)mm725x600x215
最大工件重量kg350
XY进给速度mm/minMax.1800
马达系统-XY - Linear Motor
UVZ - AC Servo Motor
线径(标准)mm￠0.15~0.3 (￠0.25)
最大送线速度mm/sec300, 11.8
线张力gf300-2500
最大切割斜度(°) / 工件厚度(mm)-±14.5°/80(wide-angled nozzle,DA+DB=15mm)
净重kg2600
输入方式-Keyboard、USB、LAN
荧幕显示-15" TFT-LCD
制御方式-32bit、1-CPU、X&Y Closed Loop
控制轴数-XYZUV (5轴) (六轴为选配)
设定单位mm0.001
最大指令值mm±9999.999
补间-Linear/Circular
命令-ABS/INCH
加工速度控制-Servo/Const. Feed
圆形倍率-0.001~9999.999
加工条件记忆-1000~9999
最大耗电量-3 Phase 220 ±10% 11kva


400x300x220mm
60x60mm
725x600x215mm
350kg
2200x2000x2020mm
2600kg
