1.自制高效率线性马达 2.新一代G7节能电源回路 3.第一代自动穿线系统 4.网络远程监控系统 5.最新型W5F控制器 技术资料 X, Y, Z 行程 U, V 行程 最大工作物 最大工件重量 外观配置图 (WxDxH) 净重
机械规格

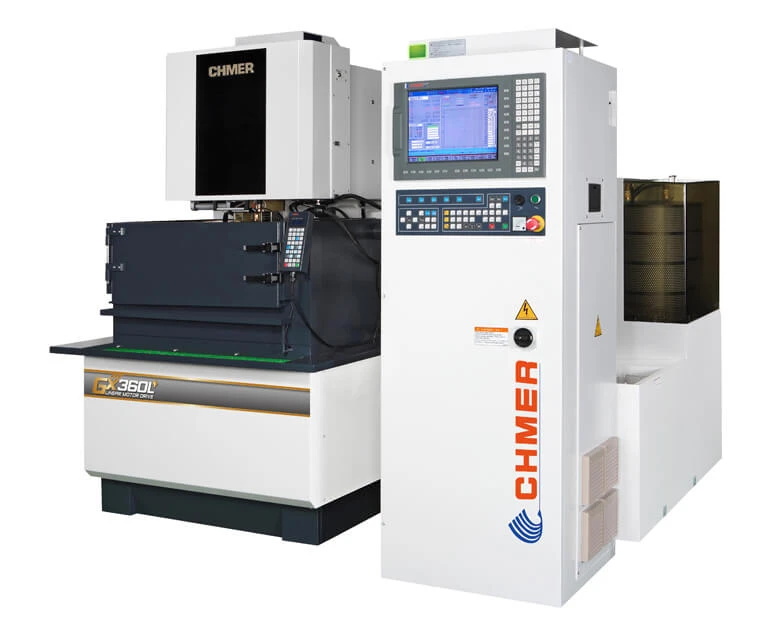

| 机型 | 单位 | GX360L+ 浸水式 |
|---|
| X, Y, Z 行程 | mm | 360x250x220 | | U, V 行程 | mm | 60x60 | | 最大工作物 (WxDxH) | mm | 725x560x215 | | 最大工件重量 | kg | 350 | | XY进给速度 | mm/min | Max.1800 | | 马达系统 | - | XY - Linear Motor
UVZ - AC Servo Motor | | 线径(标准) | mm | ￠0.15~0.3 (￠0.25) | | 最大送线速度 | mm/sec | 300 | | 线张力 | gf | 300-2500 | | 最大切割斜度(°) / 工件厚度(mm) | - | ±14.5°/80(wide-angled nozzle,DA+DB=15mm) | | 净重 | kg | 2500 | | 输入方式 | - | Keyboard、USB、LAN | | 荧幕显示 | - | 15" TFT-LCD | | 制御方式 | - | 32bit、1-CPU、X&Y Closed Loop | | 控制轴数 | - | XYZUV (5轴) (六轴为选配) | | 设定单位 | mm | 0.001 | | 最大指令值 | mm | ±9999.999 | | 补间 | - | Linear/Circular | | 命令 | - | ABS/INCH | | 加工速度控制 | - | Servo/Const. Feed | | 圆形倍率 | - | 0.001~9999.999 | | 加工条件记忆 | - | 1000~9999 | | 最大耗电量 | - | 3 Phase 220 ±10% 13kva |
360x250x220mm 60x60mm 725x560x215mm 300kg 2250x2300x2050mm 2500kg
|
