四～五轴数控分度盘  FEH-五轴摇篮式系列 FEH-400
分享到：

四～五轴数控分度盘  FEH-五轴摇篮式系列 FEH-400


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

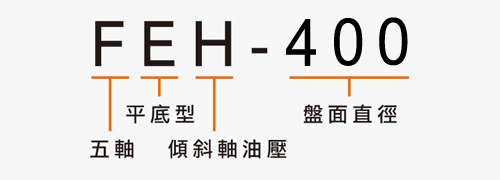

FEH-400

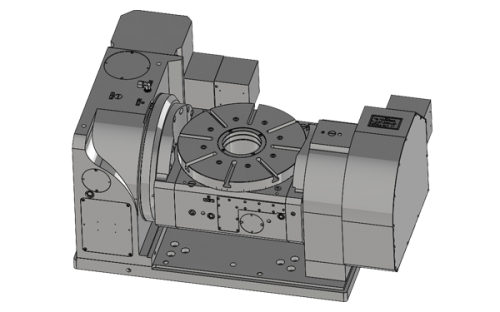

  • 盘面直径Ø400。

  • 采用高刚性及大孔径之径轴向轴承。

  • 可依客户需求选配日制涡杆涡轮。

  • 倾斜轴采用新型全圆周环抱式刹车，刹车力道均衡，不偏摆；最大锁紧面积，更大锁紧力、无震动、无需刹车延时；高扭力、扎实的刚性密封结构，确保切削品质。

  • 支撑座采用全圆周环抱式刹车，及大孔径日制滚柱轴承。

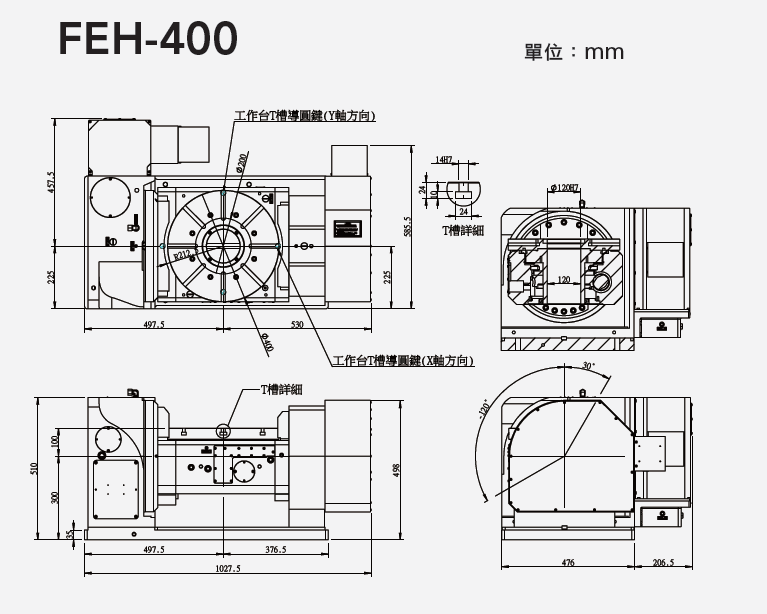

规格表
型号单位FEH-400
盘面直径mmØ400
盘面中心孔直径mmØ120H7
中心孔贯穿直径mmØ120
90°垂直高度mm300
0°水平高度mm370
盘面T型槽宽度mm14H7
倾斜轴导键宽度mmØ18h7
最小设定角度deg.0.001
伺服器马达型号马达厂牌旋转轴(直轴)倾斜轴(手动)
FANUCα12i / ß22isα8i / ß12is
三菱HF-354SHF-224S
分割精度sec.5015
重复精度sec.86
锁紧扭矩气压 5~7kg/cm²N.m--
油压N.m2000
(25-30 kg/cm²)		1600
(25-30 kg/cm²)
齿数比-1:1201:120

盘面最大转速
(以FANUC α电机计算)

rpm11.111.1
容许负载容量0°水平kg230
0°-90°在倾斜kg150
容许切削力
(锁紧状态)		FN30000
FxLN.m2000
FxLN.m2500
涡轮容许扭矩N.m1200
可倾斜角度kg/cm²+30~-120
容许贯性J=W.D²/8deg.9.7
转台重量(不含马达)kg770
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。
