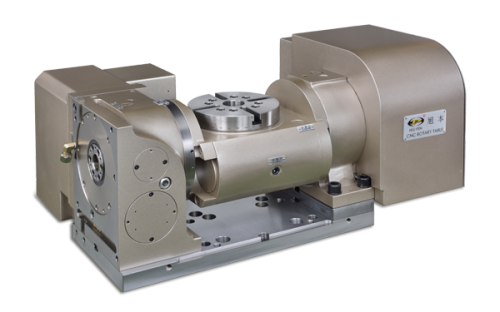

四～五轴数控分度盘 FEH-五轴摇篮式系列 FEH-170
分享到：

四～五轴数控分度盘 FEH-五轴摇篮式系列 FEH-170


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情



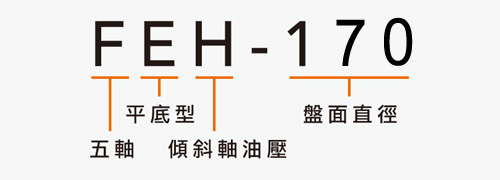

FEH-170

  • 盘面直径Ø170。

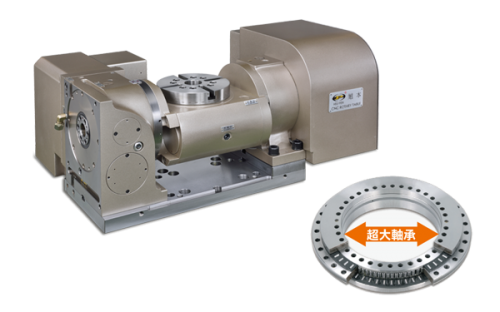

  • 采用高刚性及大孔径之径轴向轴承。

  • 可依客户需求选配日制涡杆涡轮。

  • 支撑座采用全圆周环抱式刹车，及大孔径日制滚柱轴承。



规格表
型号单位FEH-170
盘面直径mmØ170
盘面中心孔直径mmØ40H7
中心孔贯穿直径mmØ40
90°垂直高度mm190
0°水平高度mm260
盘面T型槽宽度mm12H7
倾斜轴导键宽度mmØ18h7
最小设定角度deg.0.001
伺服器马达型号马达厂牌旋转轴(直轴)倾斜轴(手动)
FANUCα4i / ß8isα4i / ß8is
三菱HF-104T
HF-154T		HF-104S
分割精度sec.6020
重复精度sec.86
锁紧扭矩气压 5~7kg/cm²N.m-250
油压N.m400
(20-25 kg/cm²)		-
齿数比-1:901:90

盘面最大转速

(以FANUC α电机计算)

rpm33.333.3
容许负载容量0°水平kg65
0°-90°在倾斜kg50
容许切削力
(锁紧状态)		FN7000
FxLN.m300
FxLN.m350
涡轮容许扭矩N.m170
可倾斜角度kg/cm²+30~-120
容许贯性J=W.D²/8deg.0.25
转台重量(不含马达)kg170
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

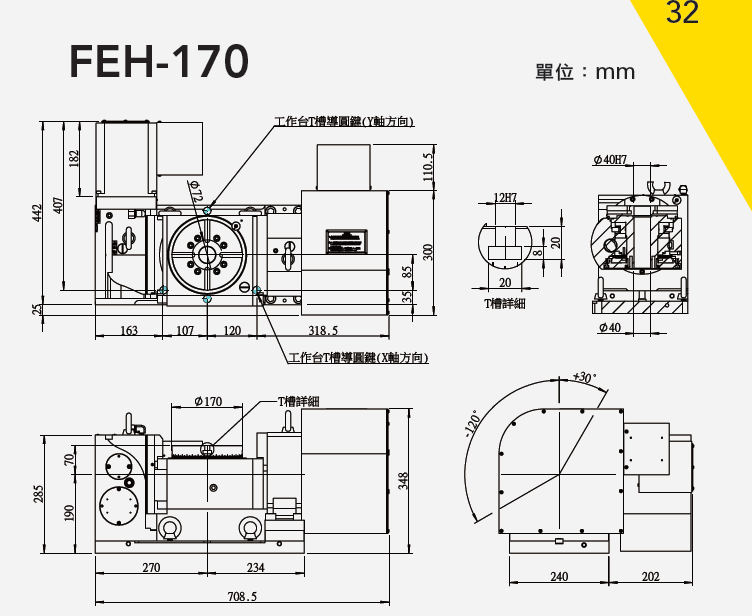

外观尺寸图
