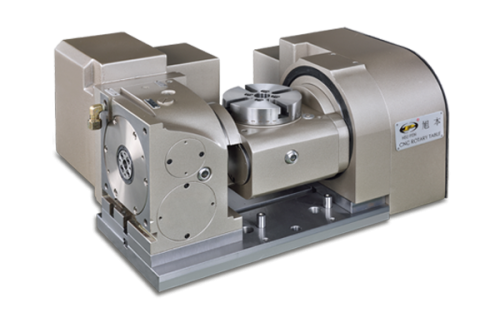

四～五轴数控分度盘  FEH-五轴摇篮式系列 FEH-125
分享到：

四～五轴数控分度盘  FEH-五轴摇篮式系列 FEH-125


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

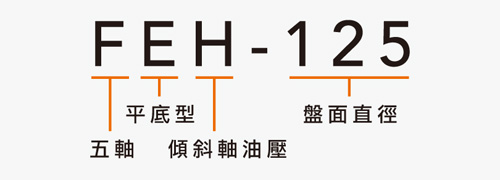

FEH-125

  • 盘面直径Ø125。

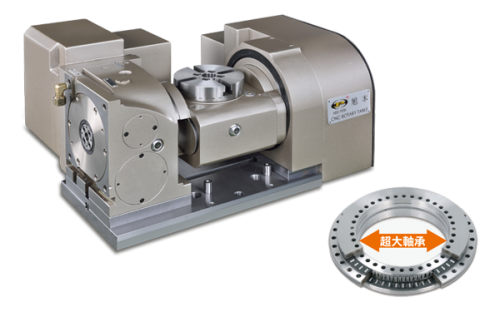

  • 采用高刚性及大孔径之径轴向轴承。



规格表
型号单位FEH-125
盘面直径mmØ125
盘面中心孔直径mmØ25H7
中心孔贯穿直径mmØ25
90°垂直高度mm155
0°水平高度mm225
盘面T型槽宽度mm12H7
倾斜轴导键宽度mmØ14h7
最小设定角度deg.0.001
伺服器马达型号马达厂牌旋转轴(直轴)倾斜轴(手动)
FANUCα2i / ß4isα2i / ß4is
三菱HF-105THF-KP73
HG-KR73
HF-105S
分割精度sec.6040
重复精度sec.86
锁紧扭矩气压 5~7kg/cm²N.m-80
油压N.m150
(20-25 kg/cm²)		-
齿数比-1:601:60

盘面最大转速

(以FANUC α电机计算)

rpm44.444.4
容许负载容量0°水平kg45
0°-90°在倾斜kg30
容许切削力
(锁紧状态)		FN4500
FxLN.m250
FxLN.m260
涡轮容许扭矩N.m85
可倾斜角度kg/cm²+30~-120
容许贯性J=W.D²/8deg.0.14
转台重量(不含马达)kg105
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。



外观尺寸图
