四～五轴数控分度盘  FSA-单臂五轴摇篮式 FSA-170
分享到：

四～五轴数控分度盘  FSA-单臂五轴摇篮式 FSA-170


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

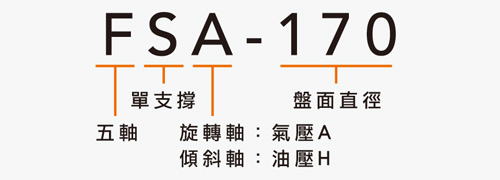

FSA-170

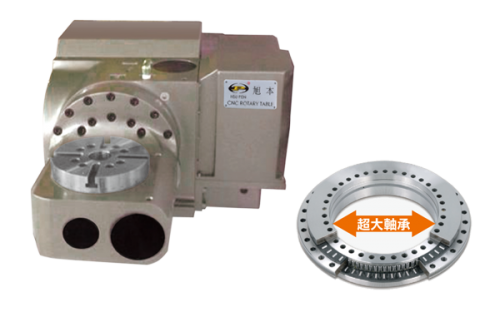

  • 盘面直径Ø170。

  • 采用高刚性及大孔径之径轴向轴承。

  • 倾斜轴采用心型全圆周环抱式刹车，刹车力道均衡、不偏摆；最大锁紧面积、更大锁紧力、无震动、无需刹车延时；高扭力、扎实的刚性密封结构，确保切削品质。

  • 依使用马达品牌，请附马达外型资料，方便设计规划，请来电询问。



规格表
型号单位FSA-170
盘面直径mmØ170
盘面中心孔直径mmØ40H7
中心孔贯穿直径mmØ40
90°垂直高度mm160
0°水平高度mm220
中心至盘面mm60
盘面T型槽宽度mm12H7
倾斜轴导键宽度mm18h7
最小设定角度deg.0.001
伺服器马达型号马达厂牌

倾斜轴

旋转轴(直轴)
FANUCα8i / ß12isα4i / ß8is
三菱HF-154SHF-154S
分割精度sec.6020
重复精度sec.86
锁紧扭矩N.m600250
锁紧方式kg/cm²35(油压)5~7(气压)
齿数比-1:1201:90

盘面最大转速

(以FANUC α电机计算)

rpm22.233.3
容许负载容量0°水平kg60
0°-90°在倾斜kg45
容许切削力
(锁紧状态)		FN7000
FxLN.m油压: 350   气压: 200
FxLN.m油压: 400   气压: 300
涡轮锁紧扭矩N.m600200
可倾斜角度deg.±120
容许贯性J=W.D²/8kg.m²0.20
转台重量(不含马达)kg177
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

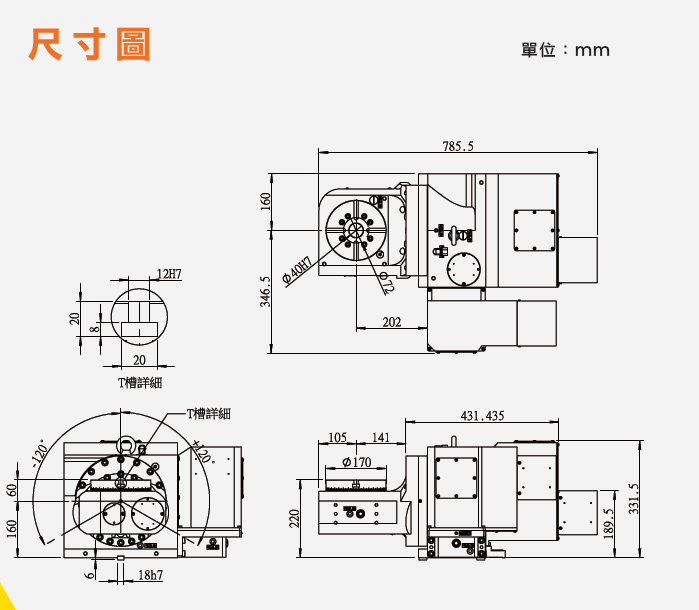

外观尺寸图
