四～五轴数控分度盘 CTH-四轴半 CTH-255
分享到：

四～五轴数控分度盘 CTH-四轴半 CTH-255


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

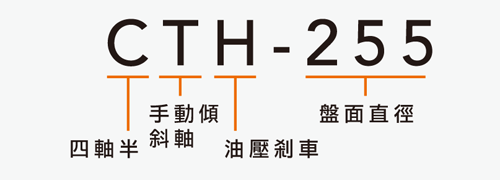

CTH-255

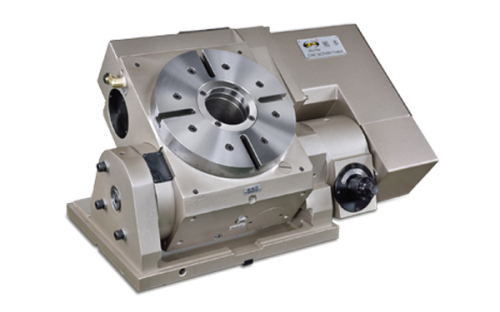

  • 盘面直径Ø255。

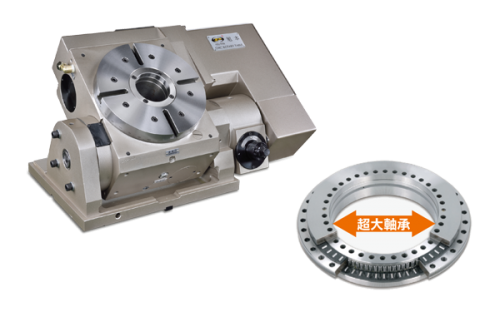

  • 采用高刚性及大孔径之径轴向轴承。

  • 依使用马达品牌，另有钣金高度可供选择，请来电询问。

  • 可依客户需求选配日制涡杆涡轮。

  • 设定角度手动转动，结构为涡杆涡轮，特性增强倾斜强度与辅助支撑机台重量。



规格表
型号单位CHT-255
盘面直径mmØ255
盘面中心孔直径mmØ80H7
中心孔贯穿直径mmØ80
工作台高度(水平)mm252
旋转轴心至工作台平面mm132
工作台高度(垂直)mm185
旋转轴心至工作台中心mm65
盘面T型槽宽度mm12H7
倾斜轴导键宽度mm18h7
最小设定角度deg.0.001
伺服器马达型号马达厂牌旋转轴(直轴)倾斜轴(手动)
FANUCα4i / ß8is-
三菱HF-104S
分割精度sec.15
重复精度sec.4
锁紧扭矩N.m600
锁紧方式kg/cm²35(油压)
齿数比-1:72
盘面最大转速(以FANUC α电机计算)rpm33.3
容许负载容量0°水平kg150
0°-90°在倾斜kg80
容许切削力
(锁紧状态)		FN20000
FxLN.m1120
FxLN.m700
涡轮锁紧扭矩N.m500-
可倾斜角度deg.0°~105°
转台重量(不含马达)kg165
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

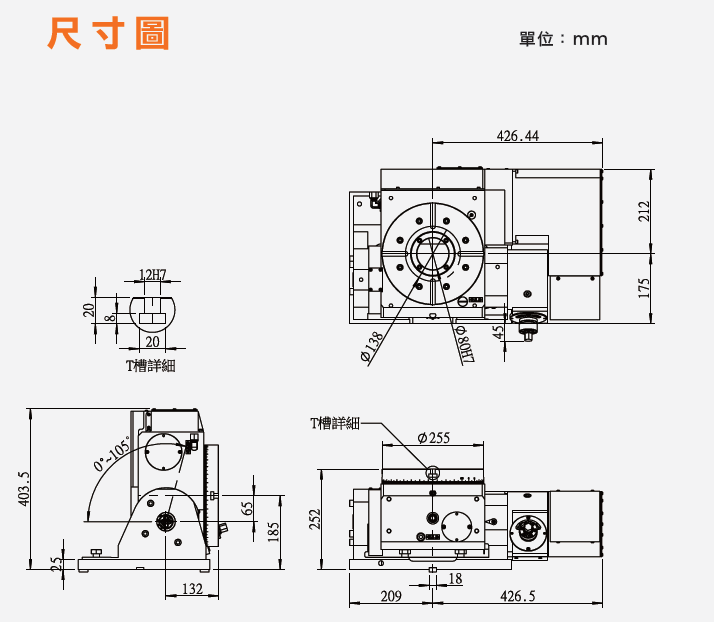

外观尺寸图
