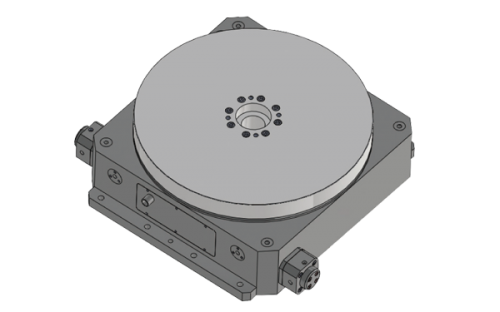

齿式分度盘 SUHC(卧式)齿式油压定位系列 SUHC-800
分享到：

齿式分度盘 SUHC(卧式)齿式油压定位系列 SUHC-800


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

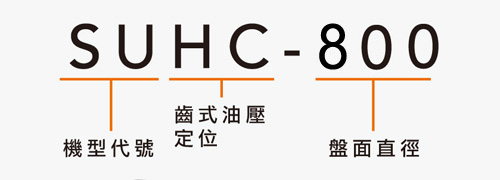

SUHC-800

  • 盘面直径Ø800。

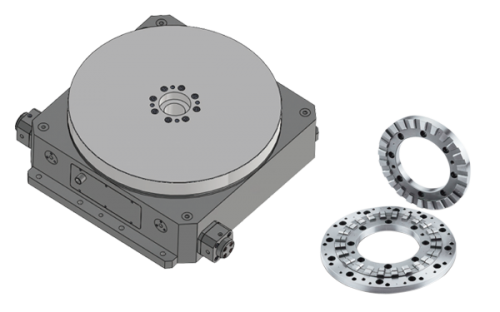

  • 采用三片式离合齿，精度可达±5秒，适合重切削。

  • 分度有4，6，8，12，24等分。

  • 特殊分度2，3，5，9……。



规格表
型号单位SUHC-800
盘面直径mmØ800
盘面中心孔直径mmØ120H7
盘面中心孔深度mm40
机台中心孔贯穿孔mm80
卧式高度mm305
分割台固定分割数(标准)-4/6/8/12/24(标准固定分割数)
分割台固定分割数(特殊)-2/3/5/9(容许特殊固定分割数)
分割精度sec.±5
重覆精度sec.±1
锁紧方式油压kg/cm²35
松开/锁紧时间s0.6/0.3
旋转90°时间s4
锁紧扭力kgf.m280
N.m2744
容许瞬间贯性J=W.D²/8kg-m²300
容许荷重卧式kg2400
容许切削力
(锁紧状态)		F(卧)kgf9600
N94080
FxL(卧)kgf.m1950
N.m19110
FxH(卧)kgf.m4000
N.m39200
转台重量(不含马达)kg1000
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

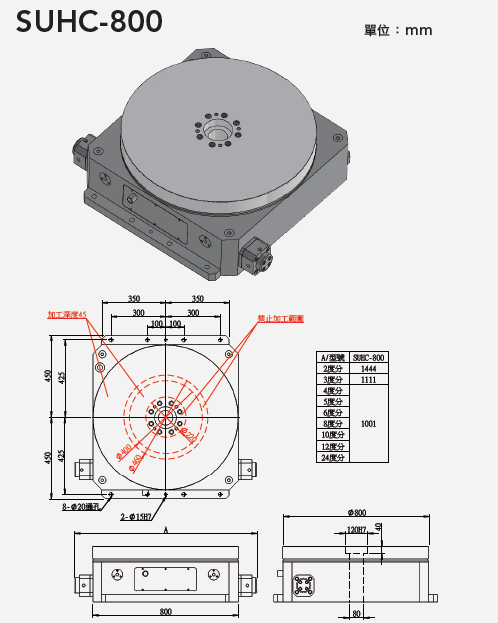

外观尺寸图
