齿式分度盘 SUHC(卧式)齿式油压定位系列 SUHC-470
分享到：

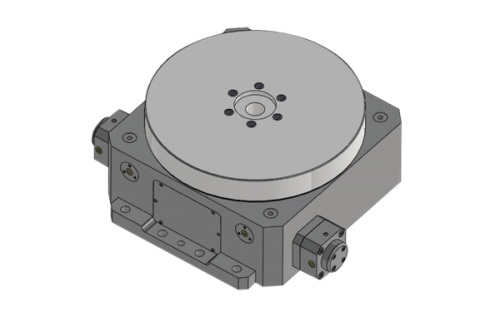

齿式分度盘 SUHC(卧式)齿式油压定位系列 SUHC-470


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

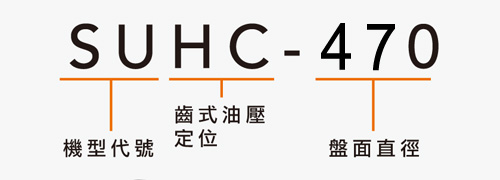

SUHC-470

  • 盘面直径Ø470。

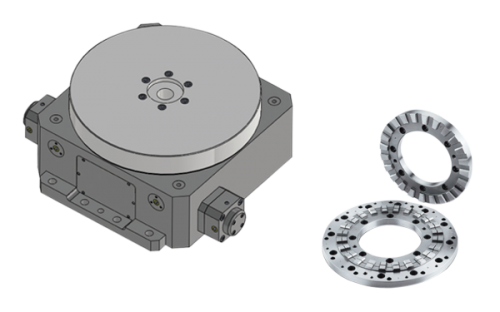

  • 采用三片式离合齿，精度可达±5秒，适合重切削。

  • 分度有4，6，8，12，24等分。

  • 特殊分度2，3，5，9……。



规格表
型号单位SUHC-470
盘面直径mmØ470
盘面中心孔直径mmØ90H7
盘面中心孔深度mm12
机台中心孔贯穿孔mm41
卧式高度mm240
分割台固定分割数(标准)-4/6/8/12/24(标准固定分割数)
分割台固定分割数(特殊)-2/3/5/9(容许特殊固定分割数)
分割精度sec.±5
重覆精度sec.±1
锁紧方式油压kg/cm²35
松开/锁紧时间s0.8/0.1
旋转90°时间s2.7
锁紧扭力kgf.m86
N.m843
容许瞬间贯性J=W.D²/8kg-m²45
容许荷重卧式kg700
容许切削力
(锁紧状态)		F(卧)kgf3970
N38906
FxL(卧)kgf.m550
N.m5390
FxH(卧)kgf.m1428
N.m13994
转台重量(不含马达)kg270
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

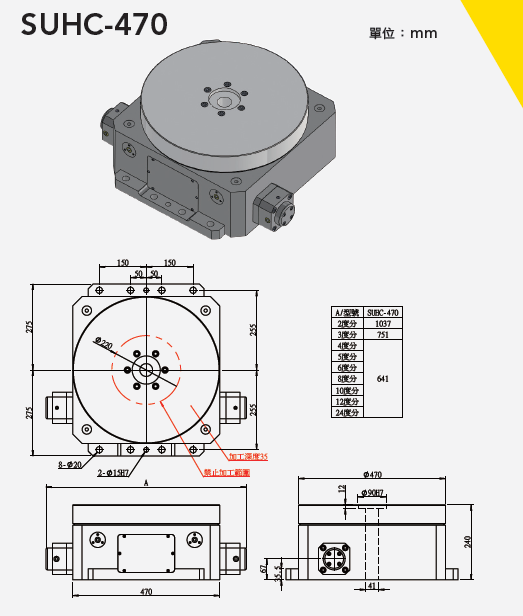

外观尺寸图
