齿式分度盘 SUHC(立式)齿式油压定位系列 SUHC-320V
分享到：

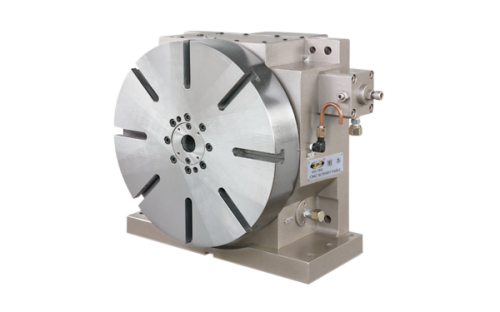

齿式分度盘 SUHC(立式)齿式油压定位系列 SUHC-320V


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情





SUHC-320V

  • 盘面直径Ø320。

  • 采用三片式离合齿，精度可达±5秒，适合重切削。

  • 分度有4，6，8，12，24等分。

  • 特殊分度2，3，5，9……。



规格表
型号单位SUHC-320V
盘面直径mmØ320
盘面中心孔直径mmØ65H7
盘面中心孔深度mm15
中心孔贯穿直径mmØ31
立式中心高度mm230
卧式高度mm210
盘面T型槽宽度mm14H7
导键宽度mm18h7
分割台固定分割数(标准)-4/6/8/12/24(标准固定分割数)
分割台固定分割数(特殊)-2/3/5/9(容许特殊固定分割数)
分割精度sec.±5
重覆精度sec.±2
锁紧方式油压kg/cm²35
松开/锁紧时间s0.6/0.1
旋转90°时间s2.5
锁紧扭力kg-m60
N588
容许瞬间贯性J=W.D²/8kg-m²21.25
容许荷重立式kg200
卧式kg300
容许切削力
(锁紧状态)		Fkgf1560
N15288
FxLkgf.m145
N.m1421
FxLkgf.m332
N.m3254
转台重量(不含马达)kg125
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

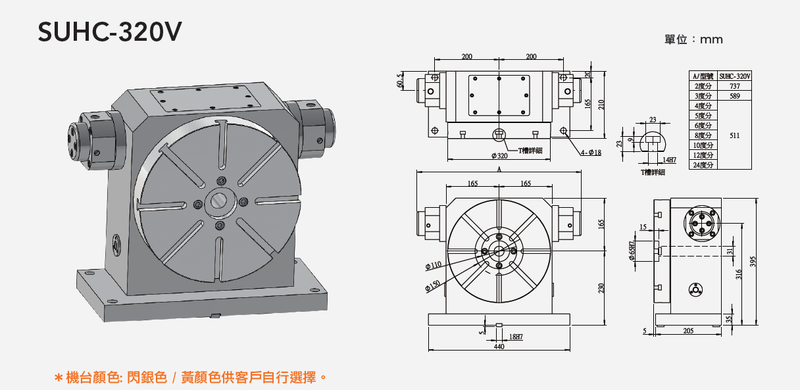

外观尺寸图
