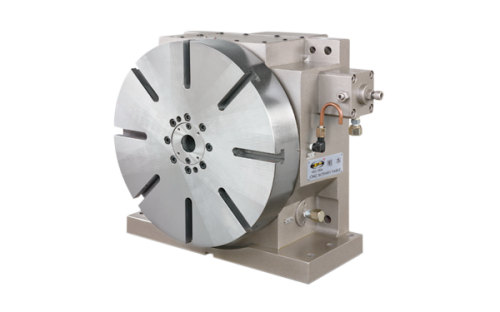

齿式分度盘  SUHC(立式)齿式油压定位系列 SUHC-200V
分享到：

齿式分度盘  SUHC(立式)齿式油压定位系列 SUHC-200V


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

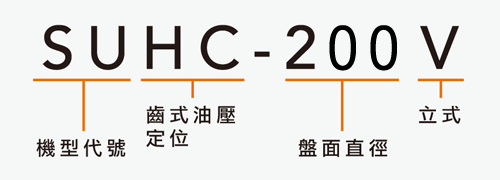

SUHC-200V

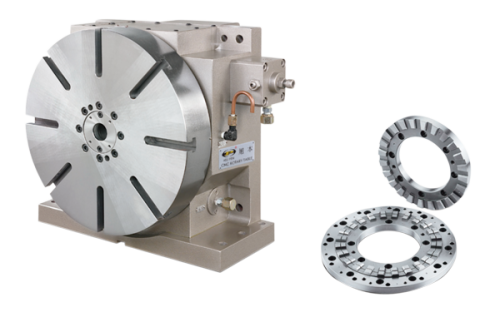

  • 盘面直径Ø200。

  • 采用三片式离合齿，精度可达±5秒，适合重切削。

  • 分度有4，6，8，12，24等分。

  • 特殊分度2，3，5，9……。



规格表
型号单位SUHC-200V
盘面直径mmØ200
盘面中心孔直径mmØ30H7
盘面中心孔深度mm35
中心孔贯穿直径mmØ27
立式中心高度mm160
卧式高度mm180
盘面T型槽宽度mm12H7
导键宽度mm18h7
分割台固定分割数(标准)-4/6/8/12/24(标准固定分割数)
分割台固定分割数(特殊)-2/3/5/9(容许特殊固定分割数)
分割精度sec.±5
重覆精度sec.±2
锁紧方式油压kg/cm²35
松开/锁紧时间s0.7/0.1
旋转90°时间s1.5
锁紧扭力kg-m25
N245
容许瞬间贯性J=W.D²/8kg-m²7
容许荷重立式kg95
卧式kg120
容许切削力
(锁紧状态)		Fkgf1260
N12348
FxLkgf.m55
N.m539
FxLkgf.m108
N.m1058
转台重量(不含马达)kg55
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

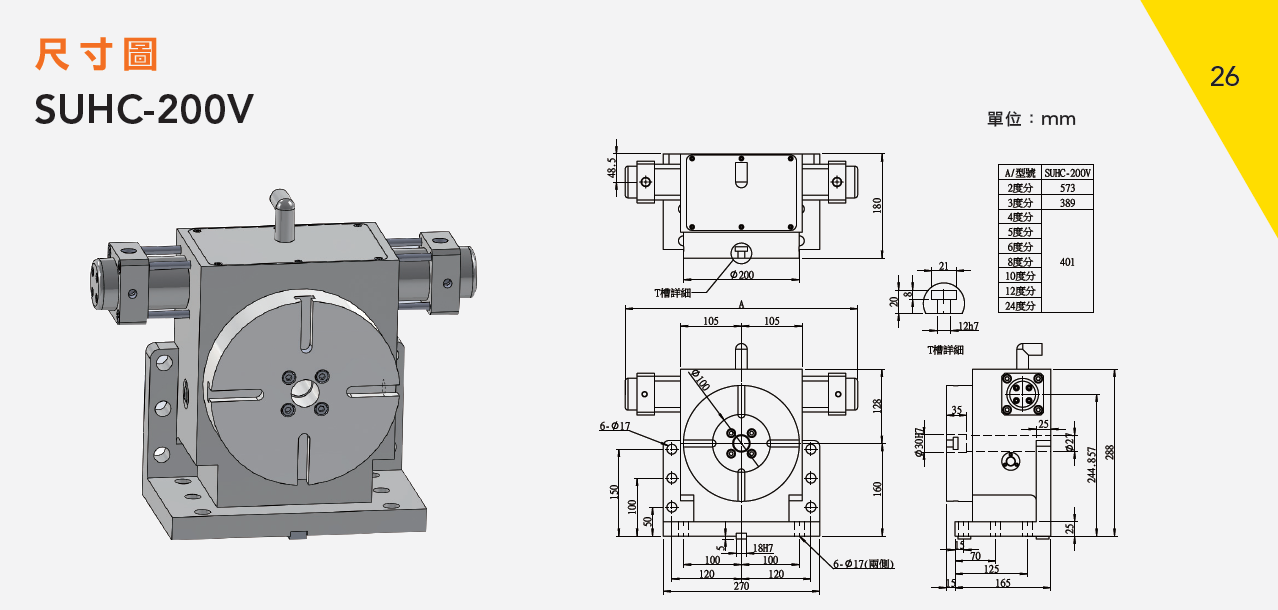

外观尺寸图
