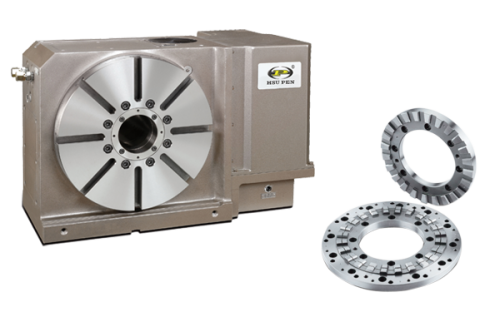

齿式分度盘 SUHI-齿式油压数控系列 SUHI-320N
分享到：

齿式分度盘 SUHI-齿式油压数控系列 SUHI-320N


来源： 机床市场采购网
供货商： 旭本国际
马上咨询
产品详情

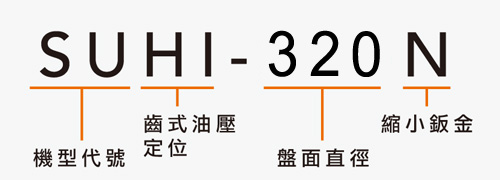

SUHI-320N

  • 盘面直径Ø320。

  • 采用三片式离合齿，精度可达±5秒。

  • 依使用马达品牌，另有钣金高度可供选择，请来电询问。

  • 最小分度有1°或5°。

  • 可依要求选配日制涡杆涡轮。

  • 大孔型设计，方便加工。高等级铸铁制造，增强负荷强度，一体贯穿式主轴，高强度耐重切削能力及精度高之特性。



规格表
型号单位SUHI-320
盘面直径mmØ320
盘面中心孔直径mmØ80H7
中心孔贯穿直径mmØ80
中心高度 (立式使用)mm210
底部到盘面高度(卧式使用)mm250
盘面T型槽宽度mm14H7
底部导键宽度mm14h7
最小设定角度deg.1° or 5°
分割精度sec.±5
重覆精度sec.±1
锁紧方式油压kg/cm²35
锁紧扭矩N.m2500
伺服马达型号FANUC-α12i/ß22is
三菱-HF-204S
齿数比-1 : 120
盘面最大转速 (以FANUC α电机计算)rpm25
容许负载容量立式kg175
卧式kg350
使用尾座kg400
容许切削力FN20000
FxLN.m2500
FxLN.m4000
涡轮容许扭矩N.m750
容许贯性J=W.D²/8kg.m²4.8
转台重量(不含马达)kg205
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

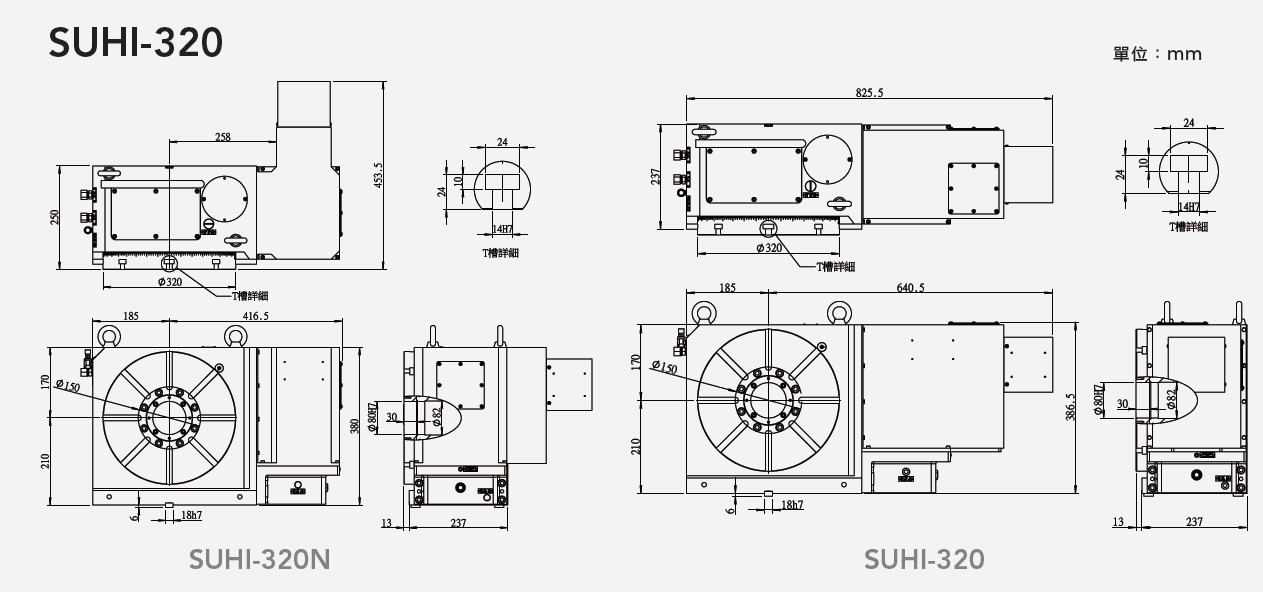

外观尺寸图
