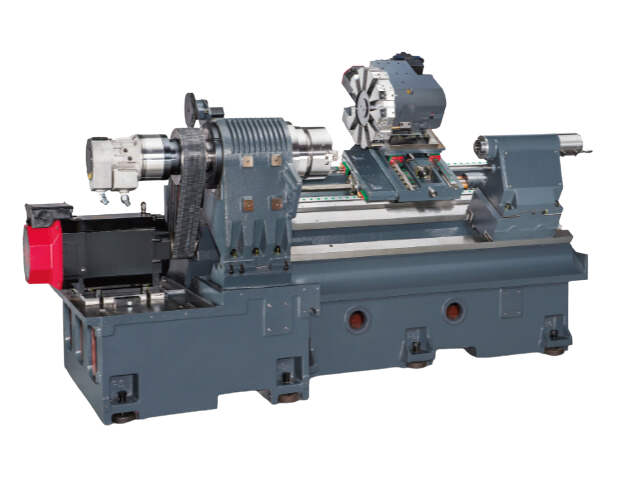

有限元素分析(FEA)
最佳化主軸箱設計
自動尾座
線性滑軌
高速高精度之滾珠螺桿

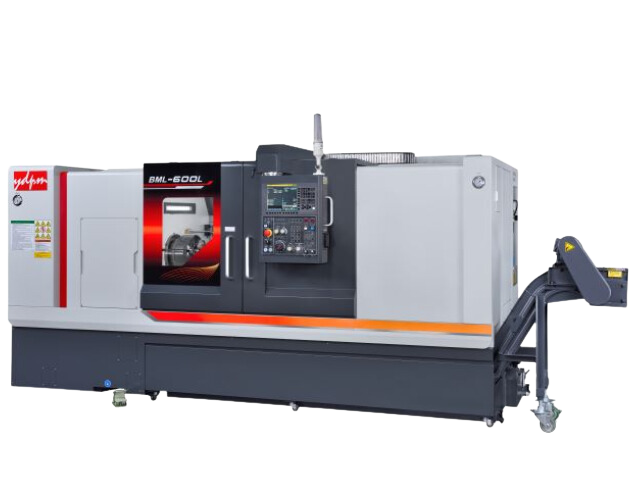

| 項目 | ML-600S | ML-600M | ML-600L |
| 最大旋徑 | Ø600 | Ø600 | Ø600 |
| 床鞍最大旋徑 | Ø450 | Ø450 | Ø450 |
| 最大加工直徑 | Ø420 | Ø420 | Ø420 |
| 最大加工長度 | 標準: 560 mm (8”) 選配: 540 mm (10”) | 標準: 780 mm (10”) 選配: 560 mm (12”) | 標準: 1,280 mm (10”) 選配: 1,260 mm (12”) |
| 最大棒材直徑 | 標準: Ø 52 選配: Ø 75 | 標準: Ø 75 選配: Ø78(10"), Ø91(12") | 標準: Ø 75 選配: Ø78(10"), Ø91(12") |
| X軸行程 | 230(210+20) mm | 230(210+20) mm | 230(210+20) mm |
| Z軸行程 | 600 mm (8”) 590 mm (10”) | 830 mm (10”) 820 mm (12”) | 1,330 mm (10”) 1,320 mm (12”) |
| C軸行程 (選配) | 360˚ (0.001˚) | 360˚ (0.001˚) | 360˚ (0.001˚) |
| 刀塔容量 | 標準: 10支 選配: 12支 | 標準: 10支 選配: 12支 | 標準: 10支 選配: 12支 |
| 夾頭直徑 | 標準: 8" 選配: 10" | 標準: 10" 選配: 12" | 標準: 10" 選配: 12" |
| 主軸轉速 | 標準: 50-4,500 (A2-6) 選配: 50-3,500 (A2-8) | 標準: 50-3,500 (A2-8, 75mm, 10”) 選配: 50-3,000 (A2-8, 78mm, 10”) 50-2,500 (A2-8, 91mm, 12”) | 標準: 50-3,500 (A2-8, 75mm, 10”) 選配: 50-3,000 (A2-8, 78mm, 10”) 50-2,500 (A2-8, 91mm, 12”) |
| 主軸鼻端 | 標準: A2-6 選配: A2-8 | A2-8 | A2-8 |
CS 軸功能
CS軸結合動力刀塔，使機器在一次裝夾後可以執行銑削、鑽孔及攻牙之加工。
CS軸配有旋轉編碼器提供高定位精度。
Y軸的輕量化結構特色，由伺服直結驅動，定位精度高。
Y軸應用可節省占地空間及人工、加工時間及夾治具的成本。一次性加工展現更完美的精度。
