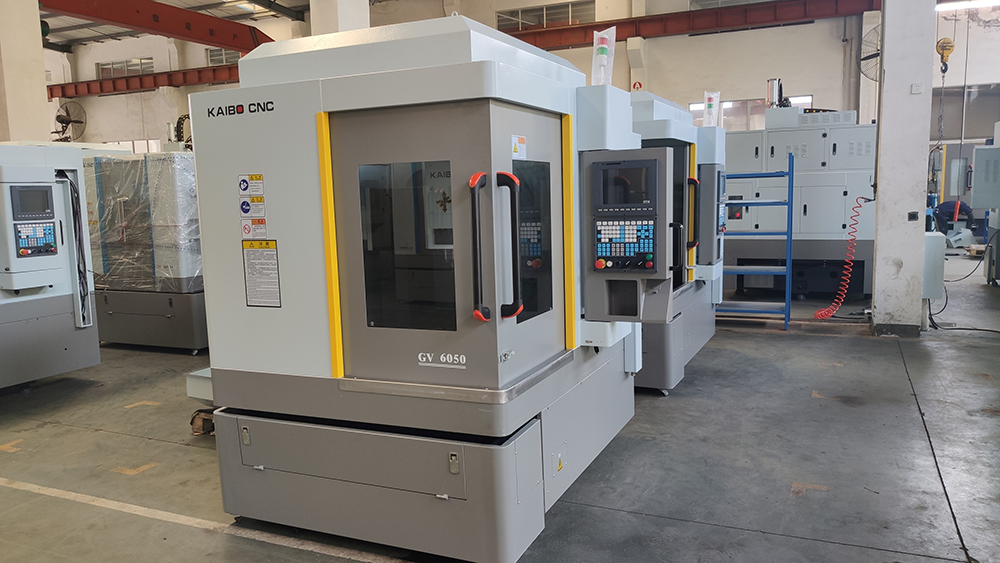

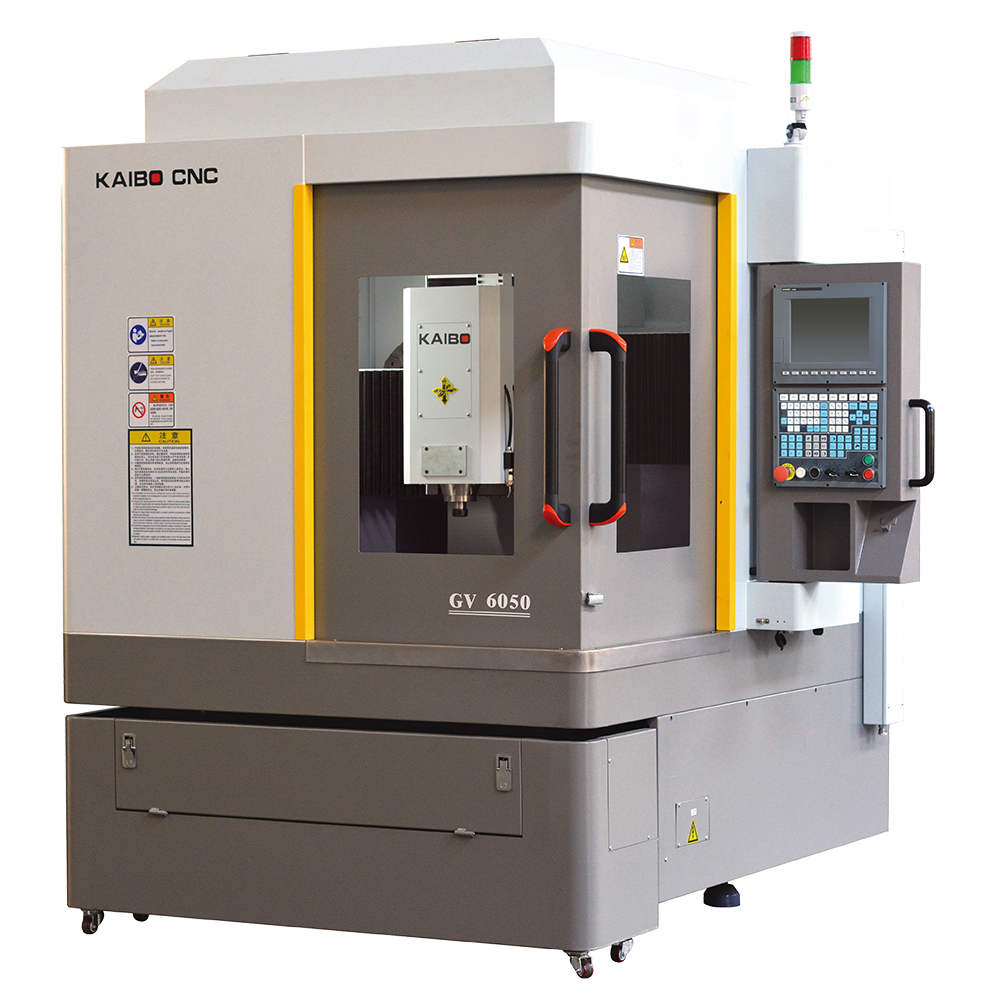

凯博数控GV-6050高速雕铣机是根据客户的需要,在保持DC6050数控雕刻机参数的基础上,增加床身的横截面积,提高了主轴的功率,增长了Z轴行程,改变了开门方式。GV6050数控雕刻机具有更高的刚性、更强的切削能力、更大的加工范围、更方便的装卸。
高速雕铣机是一种先进的数控机床,主要用于加工各种材料的三维曲线、曲面及复杂零件。它具有高速切削、高精度和高效率的特点,适用于模具制造、航空航天、汽车制造、电子产业等领域。
高速雕铣机采用先进的数控技术,可以通过输入CAD/CAM文件进行程序控制,实现自动化加工。它配备了高速主轴,可达到数千转/分钟的转速,使得切削速度更快,加工时间更短。同时,还具备高刚性的机械结构和高精度的导轨系统,确保了加工的稳定性和精度。
广泛应用于各种材料的加工,包括金属、塑料、木材、复合材料等。它能够完成精细的雕刻、镂空、凹凸雕刻、立体雕刻等各种加工任务。由于其高速、高精度的特点,在模具制造中能够快速制作出复杂的模具结构,提高生产效率;在航空航天领域,可以加工出复杂的飞机零部件;在汽车制造中,可以进行车身板金加工和模具制造等。
总之,高速雕铣机是一种先进的数控机床,具有高速切削、高精度和高效率的特点,广泛应用于各行各业的加工任务中。
| 规格/机型 Parameter/Model | GV-6050 |
精度 Accuracy | 定位精度 Positioning accuracy | 0.01mm |
重复定位精度 Repeat positioning accuracy | 0.005mm |
工作台 Worktable | 工作台尺寸 Worktable size | 600*530mm |
T型槽 T-slot size | 5T-12-105mm |
z大工作负重 Max. load | 250Kg |
加工范围 Travel | X/Y/Z轴行程 X/Y/Z axis travel | 600/500/260mm |
龙门宽度 Gantry width | 660mm |
横梁至工作台面距离 Beam to worktable | 430mm |
主轴鼻端至工作台面距离 Spindle nose to worktable | 120-380mm |
进给 Feed | 快速进给 G00 Max. feeding speed G00 | 15m/min |
切削进给 G01 Max. working speed G01 | 10m/min |
X/Y/Z轴电机功率 X/Y/Z axis motor power | 850w/850w/850w |
主轴 Spindle | 主轴功率 Spindle motor power | 4KW |
主轴z高转速 Spindle Max. speed | 21000rpm |
刀具规格 Tool holder | ER25(Φ3.17-Φ16) |
刀库(选配) Tool Magazine(Opt.) | 刀库类型 ATC type | 直排刀库 Straight-row type |
刀库容量 ATC capacity | 6pcs |
通用参数 Common | 工作电压及总容量 Power supply and total capacity | 3P/380V/50Hz/10KVA |
机床重量 Machine weight | 2500Kg |
外形尺寸 Dimension | 2100*1700*1900mm |
主要部件 Main parts | 系统 Controller | 新代 21MA/中国台湾 Syntec 21MA/Taiwan |
交流伺服电机(驱动) AC servo motor(Driver) | 安川/日本 Yaskawa/Japan |
主轴变频器 Spindle inverter | 汇川/中国 Inovance/China |
线轨 Linear guide way | 30 上银,银泰/中国台湾 30 Hiwin, PMI/Taiwan |
丝杠 Ball screw | 2505 上银,银泰/中国台湾 2505 Hiwin,PMI/Taiwan |
电子手轮 Electronic hand-wheel | EHDW-BA5S-1 远瞻/中国台湾 EHDW-BA5S-1 Future/Taiwan |
润滑系统 Lubrication system | YET-A2P2 裕祥精机/中国台湾 YET-A2P2 ISHAN/Taiwan |
油冷机 Oil Coolant Chiller | 帕森托尔/中国 Parsonthor/China |
空调 Air conditioner | 选配帕森托尔/中国 Opt.Parsonthor/China |
