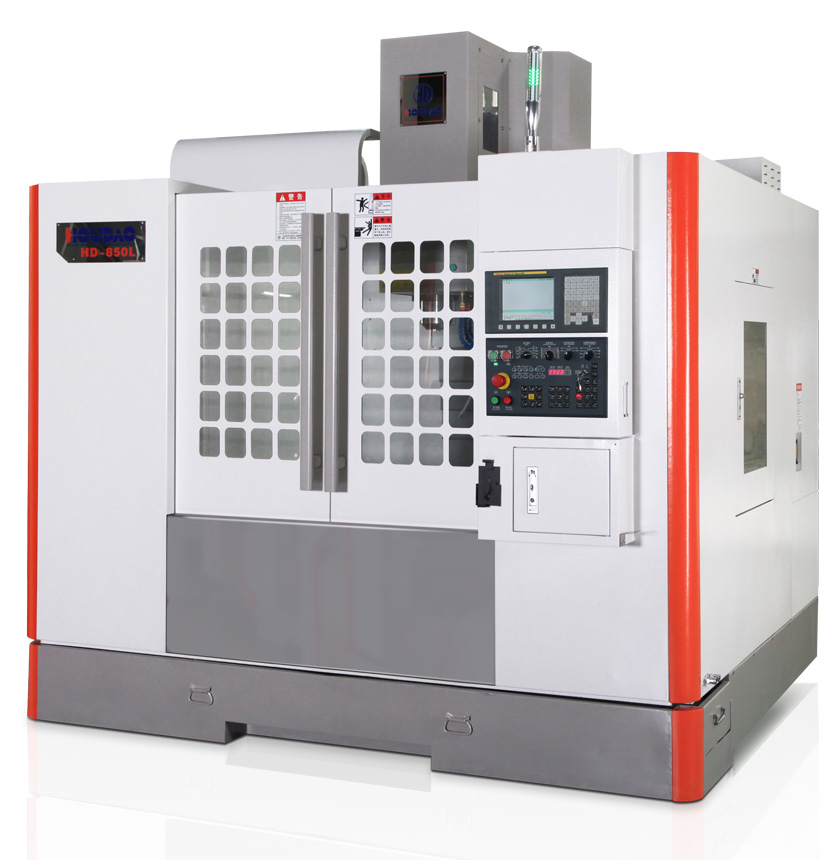

两线一硬立式加工中心  HD-850L
分享到：

两线一硬立式加工中心  HD-850L


来源： 厚道数控
供货商： 厚道数控
马上咨询
产品详情



技术参数
项目单位参数
加工范围
X轴行程（左右）mm800
Y轴行程（前后）mm500
Z轴行程（上下）mm500
主轴鼻端到工作台面
mm110-610
主轴中心到Z轴导轨面mm560
工作台规格
工作台尺寸
mm1000*500
T型槽
mm5-18T*90
工作台最大承重
kg500
主轴规格
主轴内孔锥度-BT40
主轴转速
rpm

皮带10000

直连12000

主轴电机功率
kW7.5/11/15
主轴电机扭力Nm
96
进给系统
G00进给速度
m/min36/36/20
G01快移速度m/min10
三轴丝杆规格
mmJIS C3:Φ40
三轴导轨规格
mm滚柱:35/45/硬轨
三轴滑块数量spce.4/4/硬轨
三轴电机功率
kW

M80:2.0/2.0/3.0

0iMF:1.8/1.8/3.0

刀库系统
刀库类型
-机械手刀库
刀库容量spce.24
换刀时间s1.3-1.8
最大刀具长度mm300
最大刀具直径(满刀)mm78
最大刀具直径(邻空刀)mm120
最大刀具重量kg8
其它参数
定位精度mm±0.005/300
重复精度mm±0.003/300
电力需求
kVA20
气压需求kgf/cm26
机床重量t5.0
外观尺寸mm2600*2700*2800
