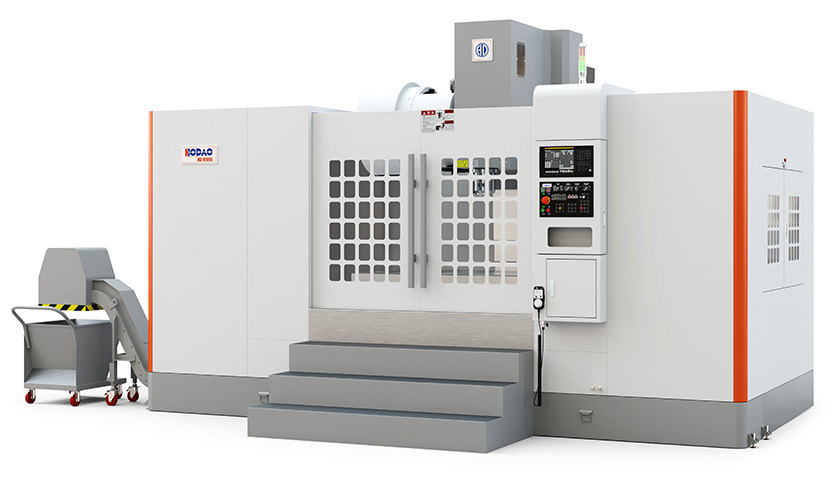

大行程两线一硬立加  HD-V189L
分享到：

大行程两线一硬立加  HD-V189L


来源： 厚道数控
供货商： 厚道数控
马上咨询
产品详情



技术参数
项目单位参数
加工范围
X轴行程（左右）mm1800
Y轴行程（前后）mm900
Z轴行程（上下）mm730
主轴鼻端到工作台面
mm150-880
主轴中心到Z轴导轨面mm950
工作台规格
工作台尺寸
mm2000*900
T型槽
mm5-22T*164
工作台最大承重
kg1800
主轴规格
主轴内孔锥度-BT50
主轴转速
rpm

皮带8000

主轴电机功率
kW15/18.5
主轴电机扭力Nm
236
进给系统
G00进给速度
m/min15/15/15
G01快移速度m/min10
三轴丝杆规格
mmJIS C3:Φ55
三轴导轨规格
mm滚柱:45/45/硬轨
三轴滑块数量spce.6/8/硬轨
三轴电机功率
kW

M80:4.5/4.5/4.5

0iMF:3.0/3.0/3.0

刀库系统
刀库类型
-机械手刀库
刀库容量spce.24
换刀时间s3-4
最大刀具长度mm350
最大刀具直径(满刀)mm115
最大刀具直径(邻空刀)mm228
最大刀具重量kg15
其它参数
定位精度mm±0.005/300
重复精度mm±0.003/300
电力需求
kVA30
气压需求kgf/cm26
机床重量t14

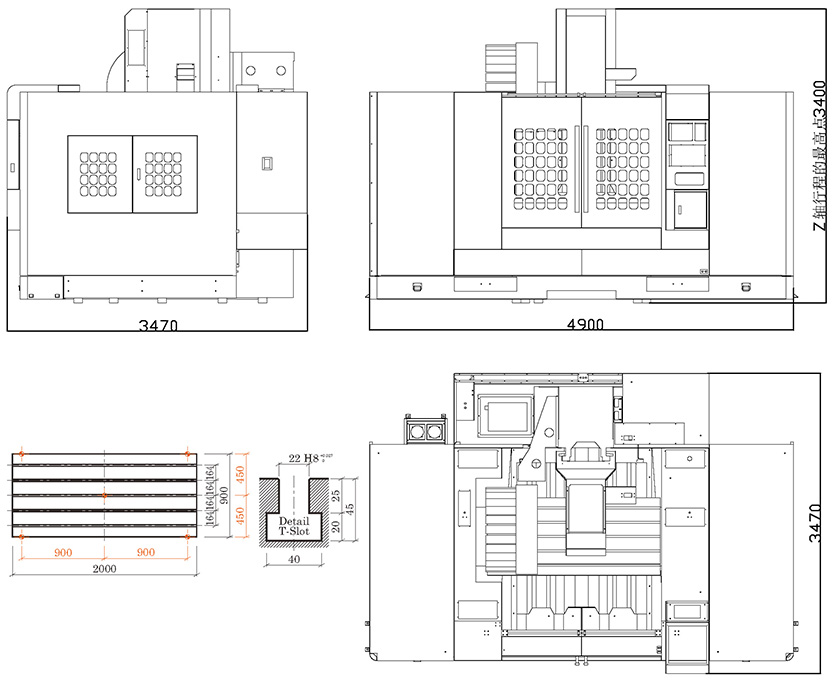

外观尺寸mm4900*3470*3400
