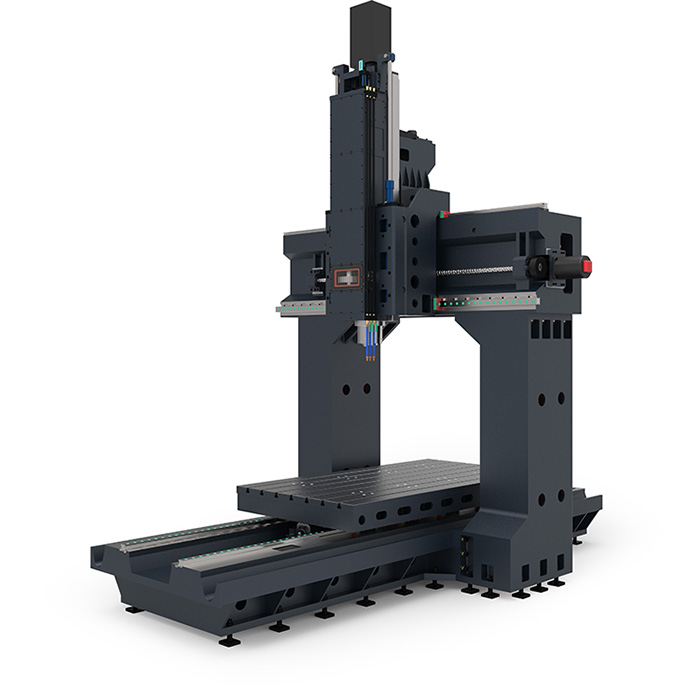

加工范围
|
X轴
| 2200mm
|
Y轴
| 1420mm
|
Z轴
| 800mm
|
工作台
|
工作台尺寸
| 2000*1000mm
|
T型槽
| 7-22*150mm
|
最大承重
| 3000kg
|
工作台至主轴端面距离
| 70-870mm
|
龙门
|
龙门通过宽度
| 1420mm
|
主轴
|
主轴锥度
| BT50
|
主轴转速
| 6000rpm
|
主轴传动方式
| 皮带
|
| 主轴电机 Fanuc S1/S3 | 15/18.5Kw
|
三轴
|
三轴电机 Fanuc
| 3.0,3.0,3.0Kw
|
导轨规格
| 45mm,45mm,硬轨
|
丝杆规格
| 63*10,50*10,50*10mm
|
快速移动
| 15,15,12m/min
|
精度
|
定位精度
| ±0.003/300mm
|
重复精度
| ±0.002/300mm |
其它
|
机床重量
| 19t
|
电力需求
| 45kva
|
气压需求
| 6kgf/cm2
|
外观尺寸(长*宽*高)
| 6.7*3.3*4.0m
|
★本公司不断进行研发改良，规格参数可能会在未经通知的情况下变更，本参数表仅供参考，应以实际产品为准。“（）”为选配。
