详解英制螺纹的基本知识，终于弄明白了

英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。一英寸等于8分，1/4 英寸就是2分，如此类推。

一、严格地说，UN、UNR、UNC、UNF、UNS以及UNEF是螺纹系列的规定代号，而不是某些英文词组的缩写：

统一螺纹：Unified Screw Threads( 由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制定；

UN：外螺纹设计牙型根部可平可圆(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.)

UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)

UNC：粗牙系列(Coarse-Thread Series)；

UNF：细牙系列(Fine-Thread Series)；

UNEF：超细牙系列(Extra-Fine-Thread Series)；

UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special

Diameters, Pitches, and Lengths of Engagement)；

另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举。详情可以查阅下面表格，表格来自百度百科，如有错误，请留言指出。

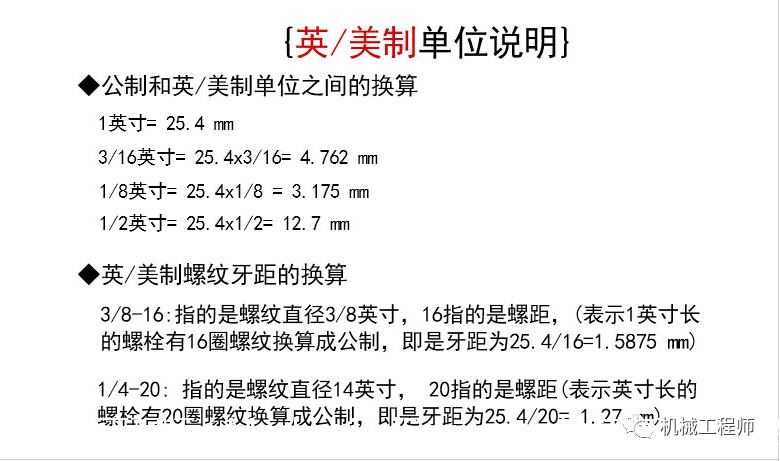

螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距=25.4/11=2.309mm。

表中螺距单位为每英寸牙数。钻孔直径为攻丝推荐钻孔尺寸，单位为毫米。　　

二、标注方法:

英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

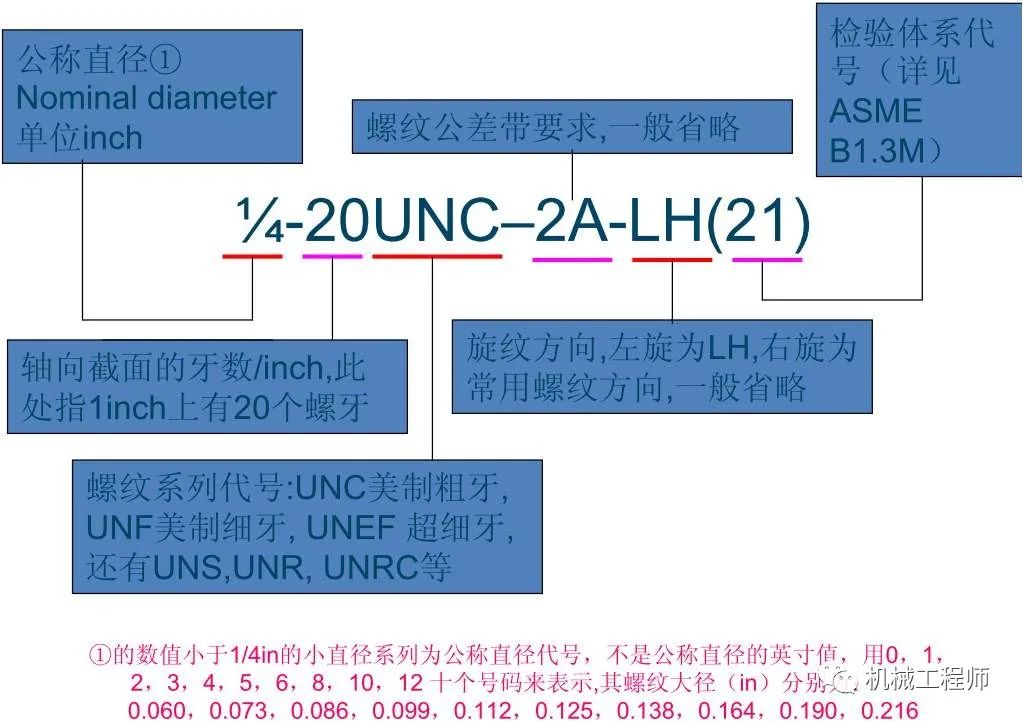

标注方法：螺纹直径—每英寸牙数 系列代号—精度等级

示例：粗牙系列 3/8—16 UNC—2A

细牙系列 3/8—24 UNF—2A

特细牙系列 3/8—32 UNFF—2A

定螺距系列 3/8—20 UN—2A

第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

三、螺纹配合等级：

螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：

1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50％，比3A级大75％，对内螺纹来说，2B级公差比2A公差大30％。1B级比2B级大50％，比3B级大75％。
